光耦、容耦、磁耦的區別和應用

光耦容耦磁耦

隨著型號對抗干擾能力的要求越來越高，而且現在的工業應用電路也不滿足于簡單的光耦隔離這一效果，為了順應市場的需求，一些高端的光耦也集成了采樣，檢測等功能，成為了光耦領域的多面手。當然磁耦和容耦也不甘示弱，憑著自身的特點，在市場也是占據了一席之地。那么接下來就有小編我來帶大家了解一下光耦、磁耦和容耦。

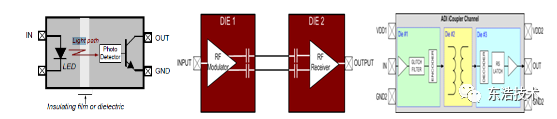

內部結構

   光耦是由一個發光二極管（LED）和光敏三極管耦合構成

    容耦則是采用了CMOS集成電容

    磁耦是一種基于芯片尺寸的變壓器，采用了高速的iCOMS工藝

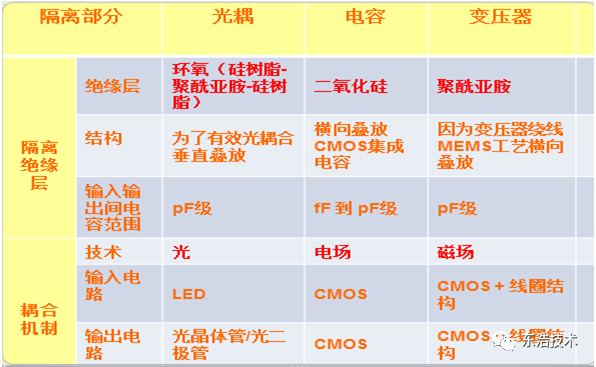

隔離方式

    光耦是采用光-電-光的傳輸方式來進行信號的傳輸

    容耦是采用高頻信號調制解調將輸入信號通過電容隔離之后傳輸出去

    磁耦是通過磁場進行能量傳遞將信號進行隔離傳輸

優劣勢分析

光耦的優點是信號單向傳輸，輸入端與輸出端完全實現了電氣隔離，輸出信號對輸入端無影響，抗干擾能力強，工作穩定，無觸點，使用壽命長，傳輸效率高。光耦的不足之處主要體現在速度限制、功耗高以及LED老化上

磁耦的優點是速度最高可達150MBps，功耗低至傳統光耦的十分之一，體積小，應用方便，可靠性高，壽命長等。磁耦的不足之處在于集成的變壓器本身是一個輻射源，存在EMI干擾性問題。

容耦的優點在于通訊速率高，信號傳輸延時時間短，壽命長，具有很好的抗EMI干擾能力，信號具有很好的跟隨特性等。容耦的不足之處在于低頻特性差，不能放大變化緩慢的信號，而且在集成電路中制造大容量的電容很困難，因此容耦不便于集成化。
